01 マウスで畫面上をポイントするだけで精度の高い積算を?qū)g現

• CADデータ（DXF、JWC、SXF）の連動に加え、図面イメージデータ（BMP、TIFF、JPEG）も利用可能です。
• CADデータは、すべての線分が積算対象となります。
• イメージデータは、縮尺補正機能によりCADデータ同様の精度を?qū)g現しています。

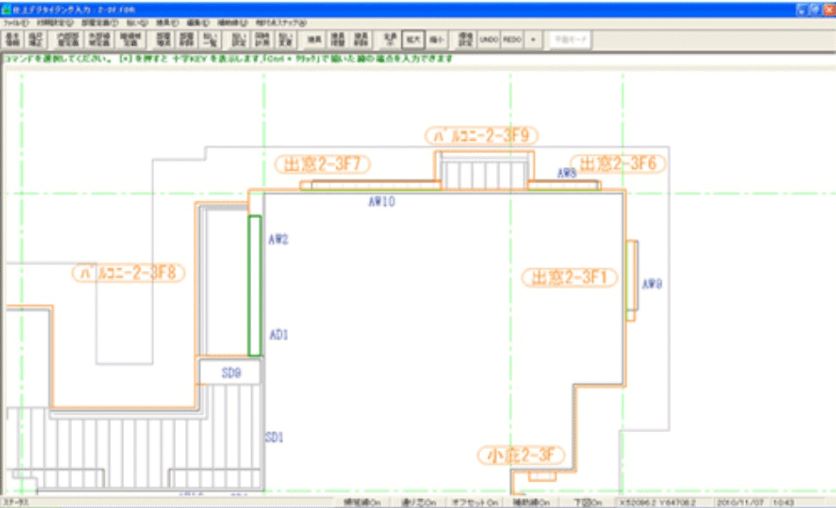

• マウスで領域をなぞるだけで面積や長さを計測できます。凹凸や円形の形狀も計測できるので、変形した部分も簡単に拾えます。

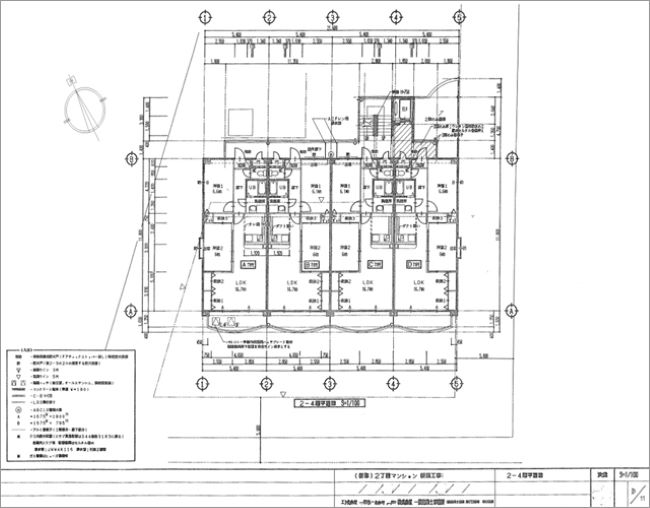

＜図面イメージデータ＞

閉じる

＜領域指定＞

閉じる

02 図面がない物件でも作図機能で積算可能

• 通り芯作成機能を利用することで畫面上に伏図の作成が可能です。通り芯間の寸法を入力していけば寸法線を簡単に書くことができます。
• 対象物件の図面がなくとも畫面上に自由に建物形狀を作図できます。

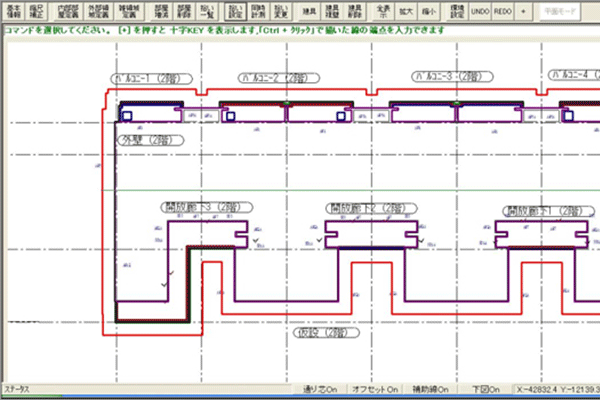

＜伏図作成＞

閉じる

03 平面図と立面図に対応、計算結果は自動セット

• 平面図と立面図の両方からの拾いに対応しており、どちらで拾っても同一の場所に集計されます。
• 計測結果の各寸法は、部位毎の拾い設定時に計算式欄に自動セットされます。セットされた計算式や數量は直接修正ができます。
  また計算式を直接入力することも可能です。

04 領域コピー、項目コピー機能を使い簡単編集

• 積算した內容を領域毎にコピーできます。例えば、開放廊下の2階と3階で積算內容はほぼ同じで天井高だけ異なる場合にコピーして高さのみ修正できます。
• 前回拾った項目をコピーできます。例えば、バルコニーを積算後に他のバルコニーを拾う時、前回バルコニーで拾った項目をコピーできます。形狀が違っても仕様が同じ拾いに有効です。

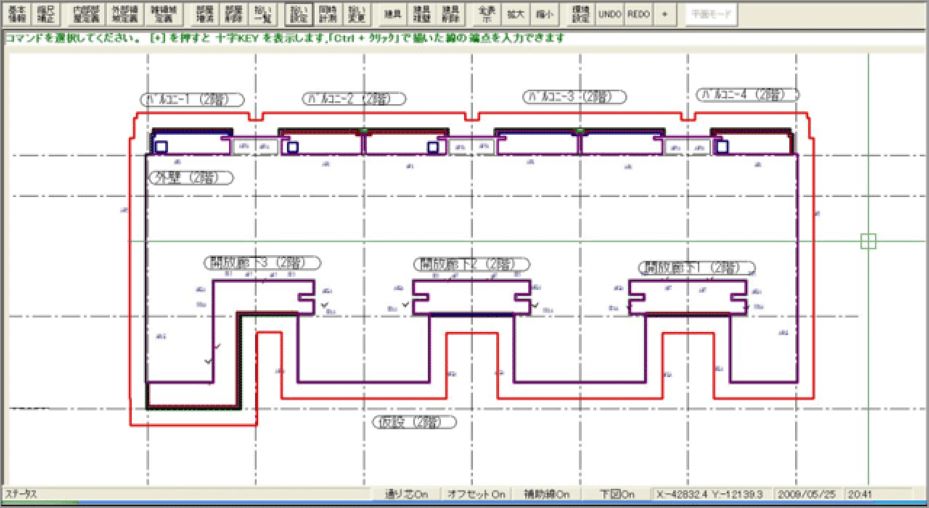

05 オフセット機能により足場寸法も自動算出

• 外壁線を作成すればオフセット量（外壁線の出幅）を指定するだけで、足場寸法を自動算出します。

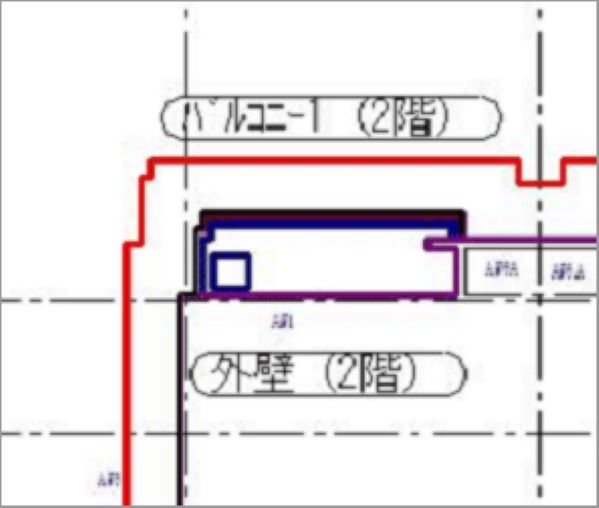

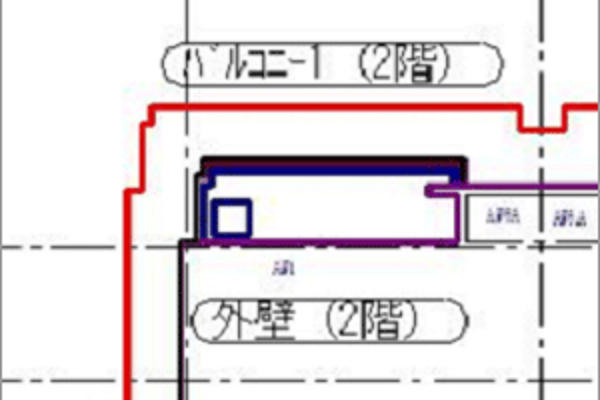

＜オフセット（足場）＞

閉じる

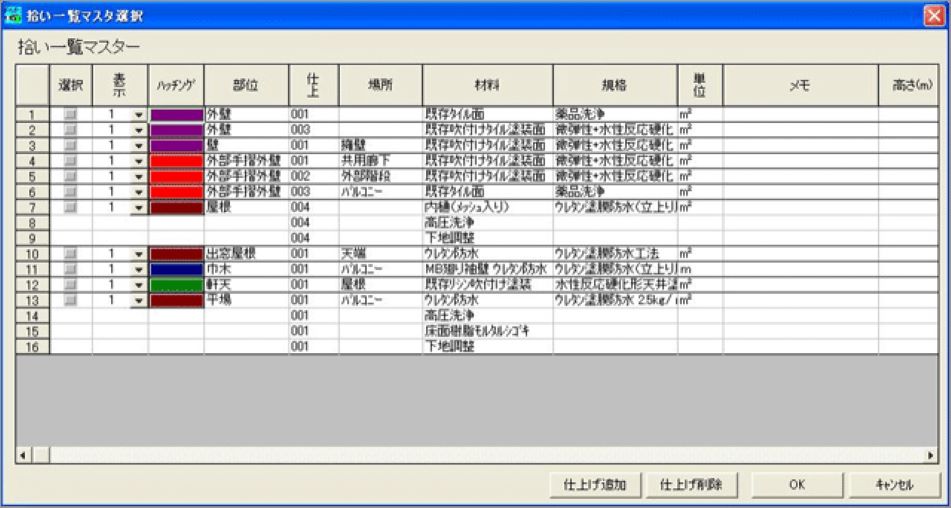

06 場所ごとの拾い一覧をマスター化しミスのない積算を?qū)g現

• 出窓やバルコニー、階段などは発生する材料をあらかじめ登録し、まとめて拾う事が可能です。
• 効率化だけでなく拾い落としのない確実な積算を?qū)g現します。

＜拾い一覧マスター＞

閉じる

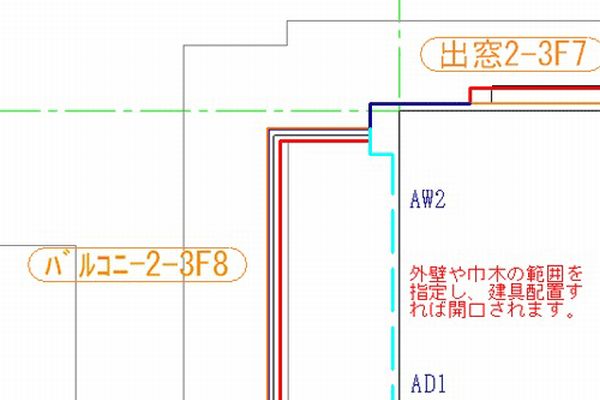

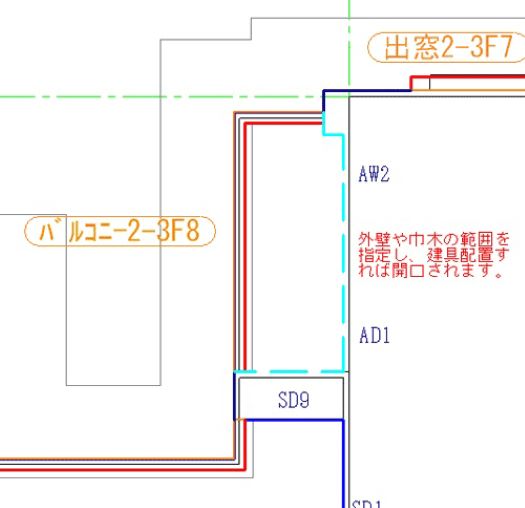

07 建具を畫面に配置するだけで自動減分

• あらかじめ登録可能である建具リストから記號を選択し、畫面上の対象位置に配置するだけで長さ、面積の減分を自動で行います。

＜建具配置＞

閉じる

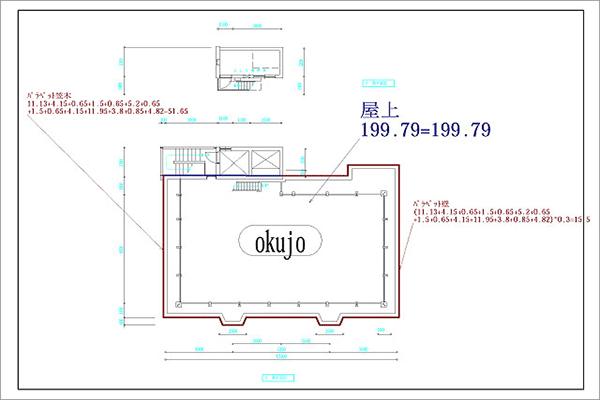

08 明確な計算根拠

• 計測した所にハッチングがかかり、部位と積算根拠が表示されます。拾い忘れや拾い間違いをチェックできます。

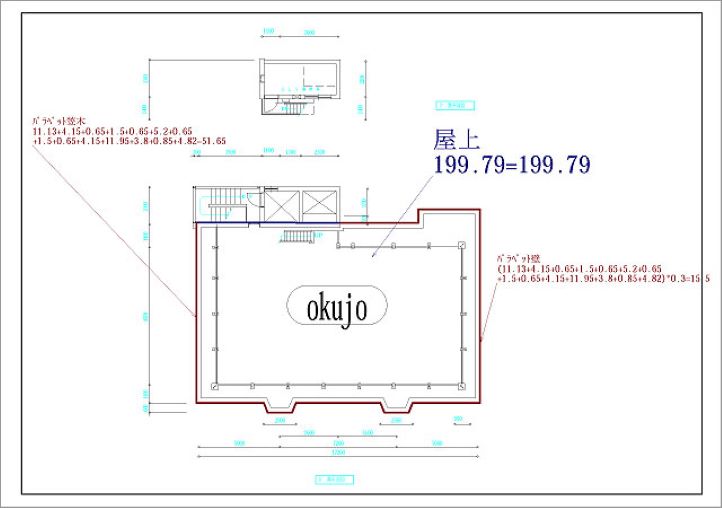

＜平面図＞

閉じる

09 集計表、內訳書までデータ連動

• 計測結果は、仕上數量積算システム「FKS/FN」へ取り込まれ、計算?集計することで部位別、科目別の集計表を出力します。
• 集計結果は、見積書作成システム「KYOEI COMPASS」へ連動しますので、積算から見積書作成までが自動化されます。
• 積算した結果から見積書まで自動作成するので入力ミスがありません。

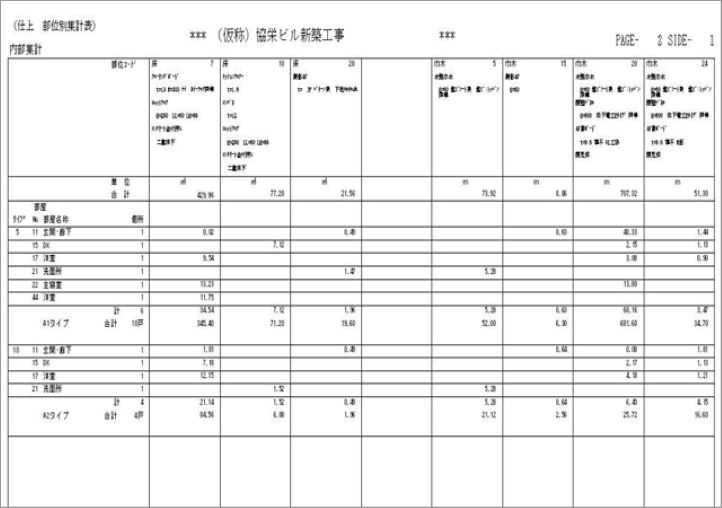

＜部位別集計表＞

閉じる

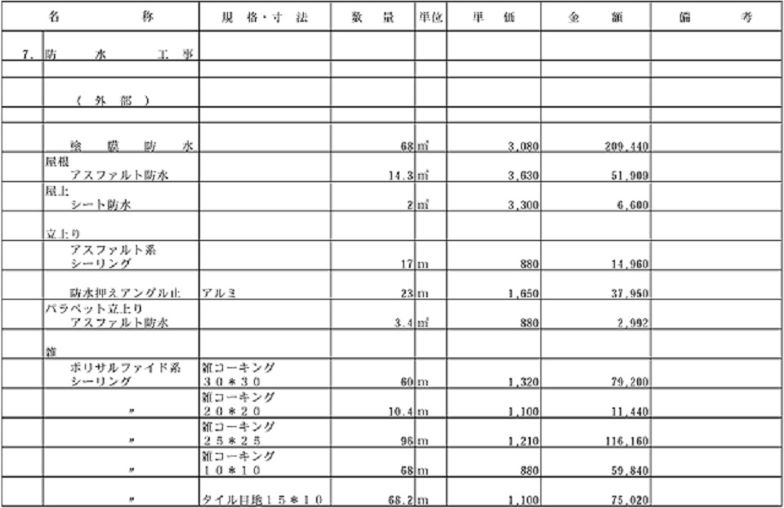

＜見積書＞

閉じる

サンプル畫面?帳票

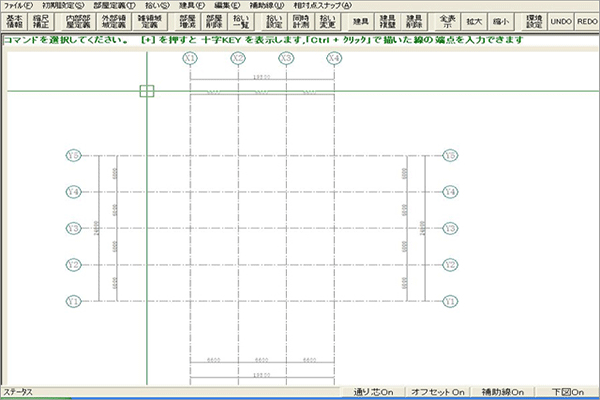

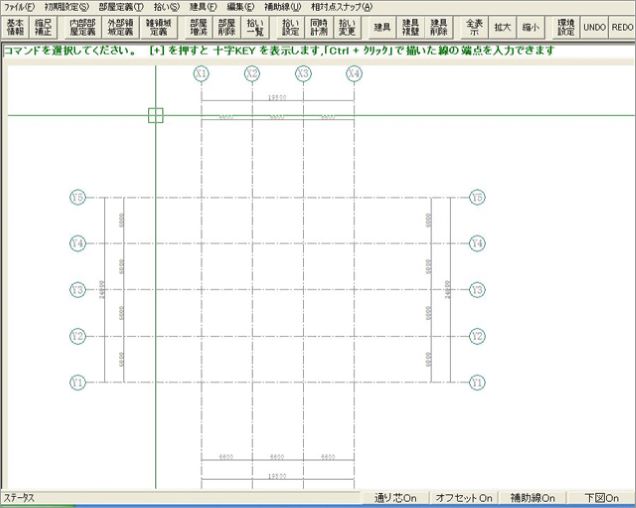

1. 通り芯作成畫面

閉じる

スパン數とスパン寸法により通り芯線を作図します。

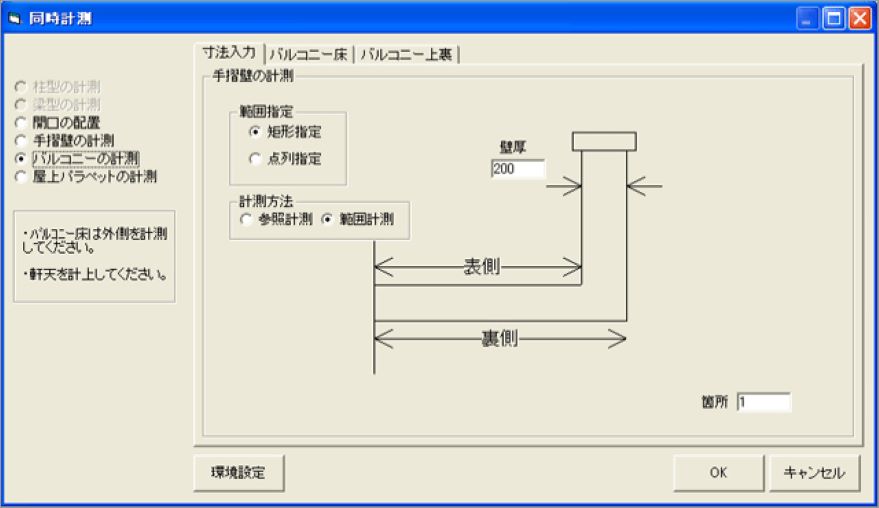

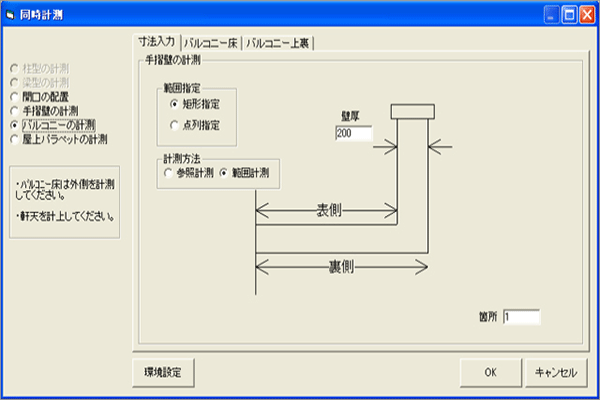

2. バルコニー計測畫面

閉じる

バルコニーの表、裏を同時に計測する事ができます。

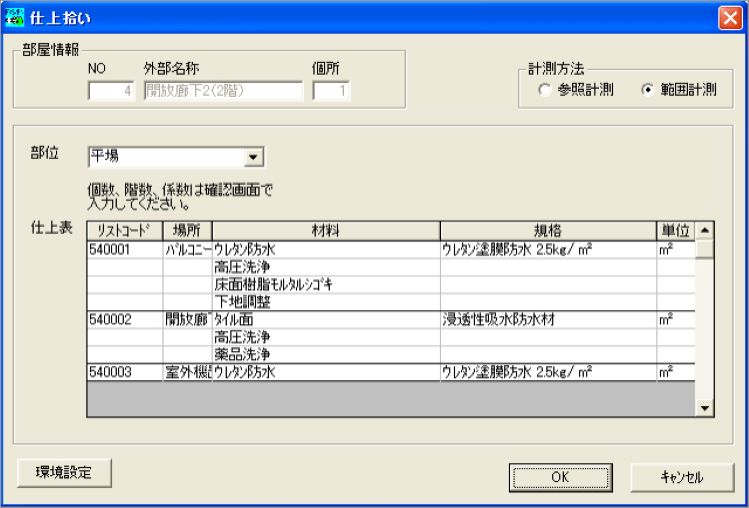

3. 仕上拾い畫面

閉じる

指定した積算範囲に対して仕上表を割り付けます。
