FKS FN 2.0

サブスクリプションサービス対象製品

【BIM対応】仕上數量積算システム
「FKS FN 2.0」

BIM連攜で積算業務の効率化を?qū)g現
PDF図面をクリックするだけで、
部屋形狀が自由に作図でき、
面積や周長を自動算出！

無料體験版でお試しいただけます

製品（ライセンス）をご購入いただけます

【サブスクリプションサービス】建築積算ソフトも購入する時代から、利用する時代へ
?低料金の定額で建築積算ソフトが利用できます。
?常に最新バージョンが利用できます。保守料金等は不要で、サポートセンターも使いたい放題です。
?クラウド利用も可能です。BCP対策や働き方改革が進む中、リモートワークでの利用にもご活用いただけます。詳細はこちら

製品特長

製品ご紹介動畫

01 BIMツール連攜機能

「FKS-Link」によりAutodesk社のRevit及びGraphisoft社のArchicadからダイレクト連攜が可能です。
ダイレクト連攜の他、BIMツールで作成されたIFCファイルの取込みが可能です。
取込み結果は2次元、3次元で確認でき積算データに活用できます。
さらにFKSからIFCファイルを出力し他のBIMツールと連攜が可能です。

「FKS-Link」は、Revit及びArchicadからデータ連攜を行うアドオンソフトです。
IFC（Industry Foundation Classes）は、buildingSMARTで策定された建設業界におけるデータの共有化及び相互運用するための仕様です。

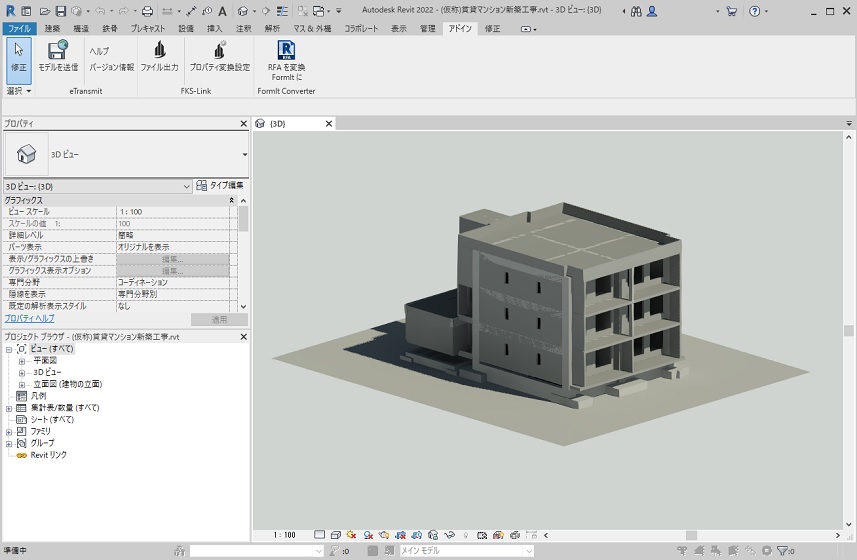

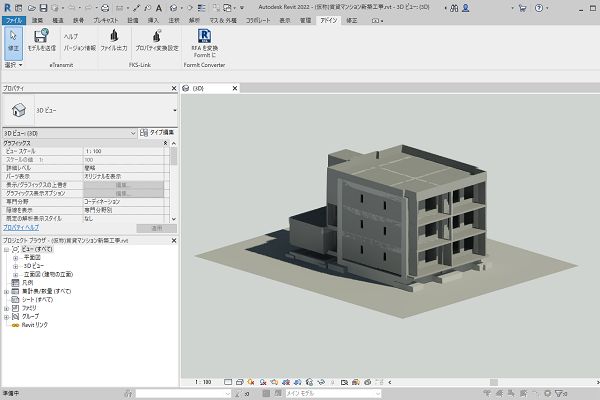

＜Autodesk社 Revit＞

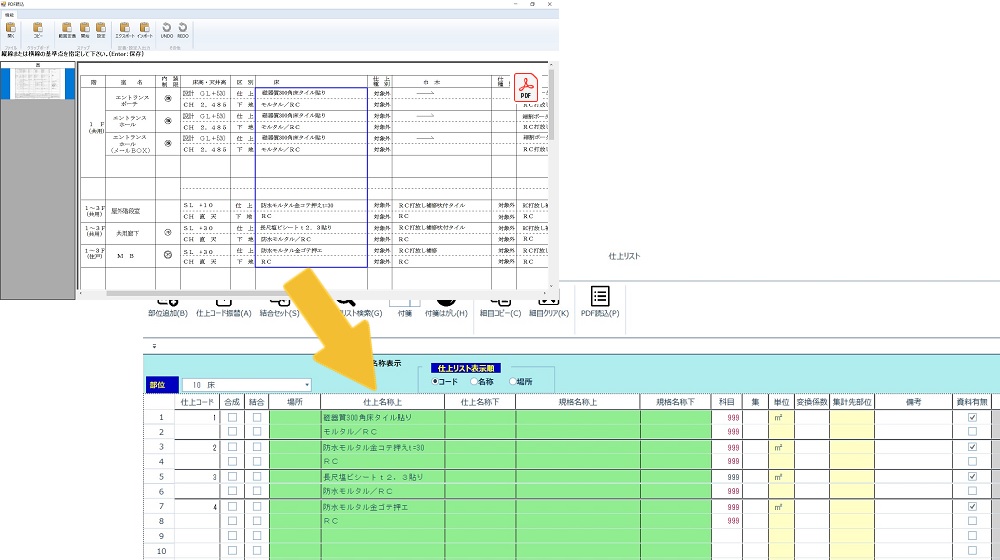

02 PDF取込み機能で仕上表?仕上リストを簡単登録

PDFの仕上表をマウスで囲うだけで仕上（複合）リストや仕上表が自動作成できます。

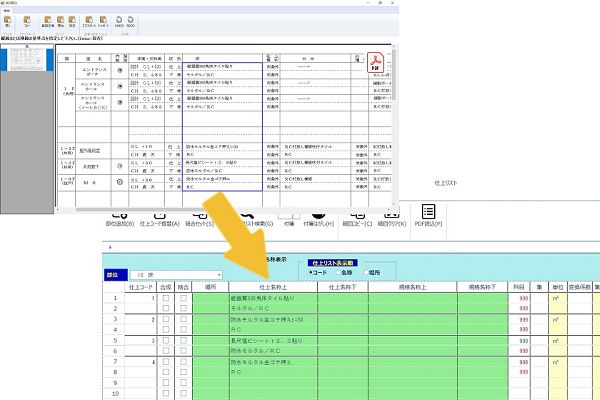

＜仕上リスト取込み＞

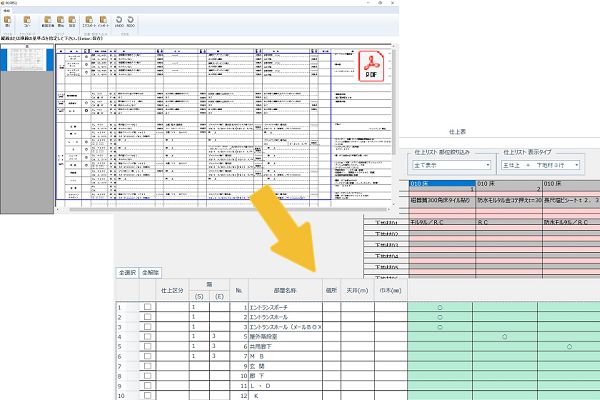

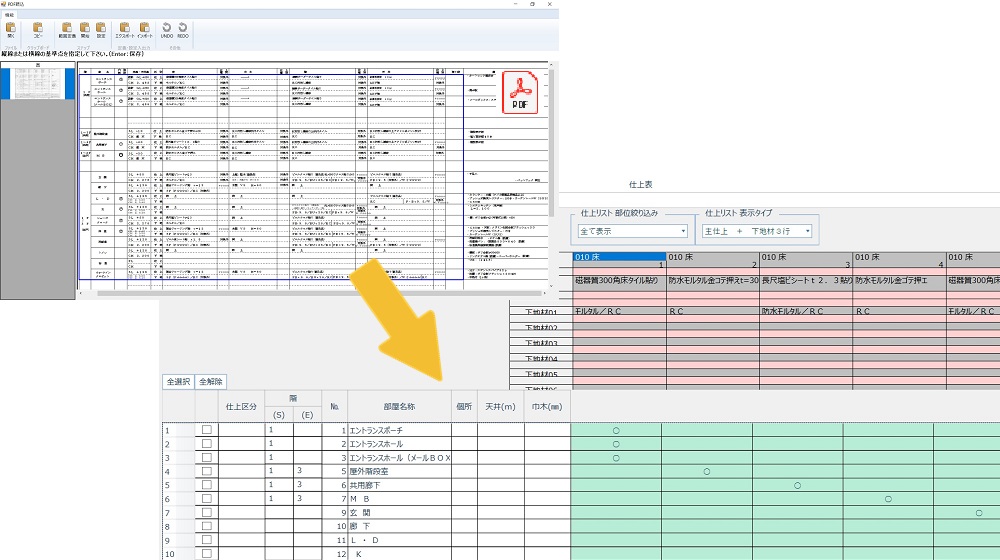

＜仕上表取込み＞

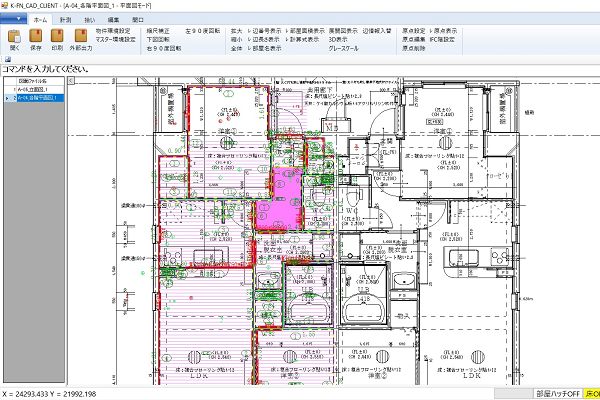

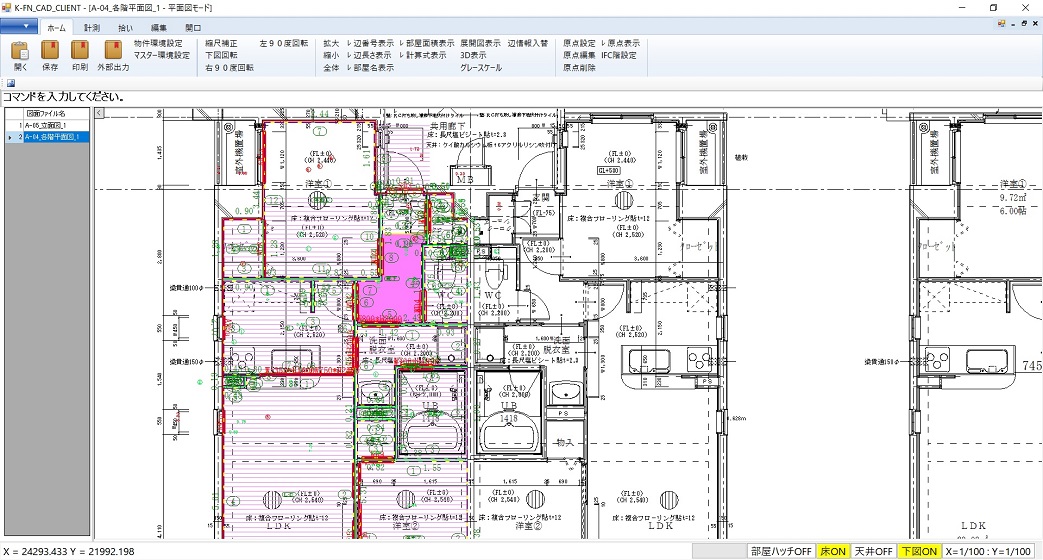

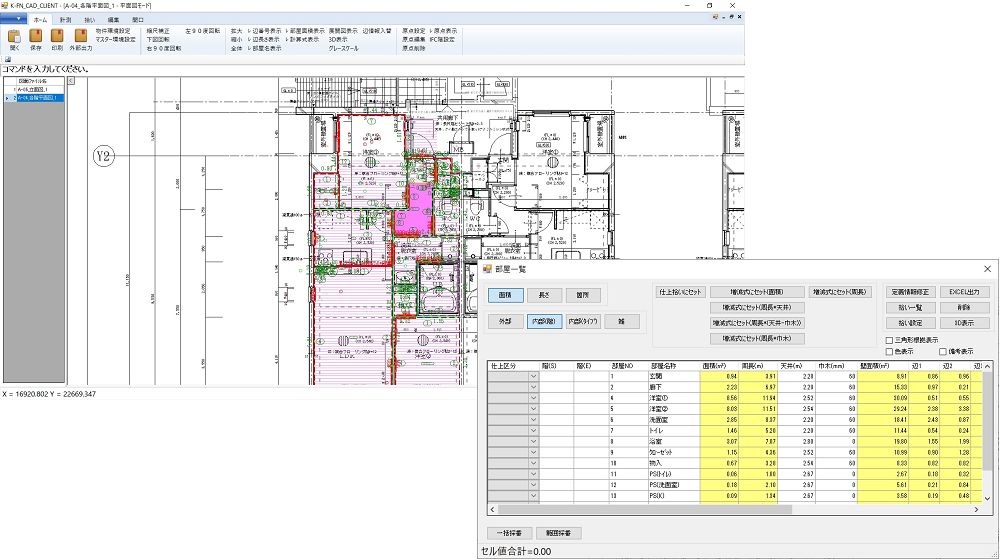

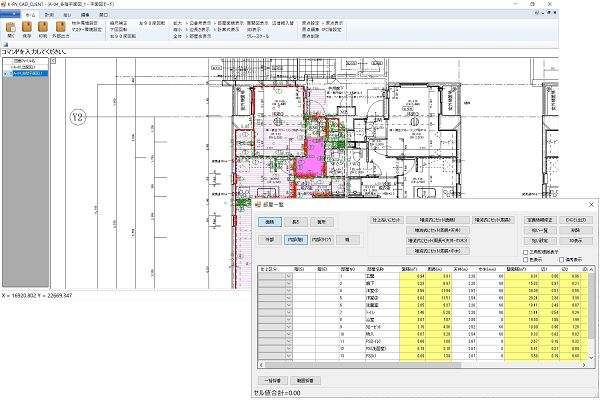

03 PDF図面をマウスでクリックするだけで長さ?面積を自動計測

マウスで図面上の線をなぞるだけで、長さや面積を計測することが可能です。
凹凸や円形の形狀も計測できますので変形した外構も拾えます。
計測結果の各寸法は、部位毎の拾い設定時に計算式欄に自動セットされます。セットされた計算式や數量は直接修正ができます。
また、計算式を直接入力することも可能です。
計測面積は、自動で三角形に分割され、根拠となる計算式が作成されます。
各種図面イメージデータ（BMP、TIFF、JPEG、PDF）やDocuWorksファイルにも対応しており、縮尺や傾き補正機能を利用して、より正確な部屋情報として取込む事が可能です。
※CADデータはDXF、JWW、JWC、SFCに対応しています。
定義した部屋を3Dで表示ができます。より詳細な確認をしたいときに役立ちます。
また、印刷も可能です。
定義した部屋には建具や梁型を配置する事で、天井、壁から面積が自動減算されます。
PDF図面は複數枚表示し切替ながら作業できます。これにより平面図と立面図等を見比べながら作業が実施できます。
オフセット（基準點からの自動算出）機能を搭載。指定した位置を基準點として任意の距離?長さを入力すれば、周長や一辺の長さを自動算出します。外周線を計測しオフセットさせる事で、足場の拾い等に利用できます。

＜図面ショット機能＞

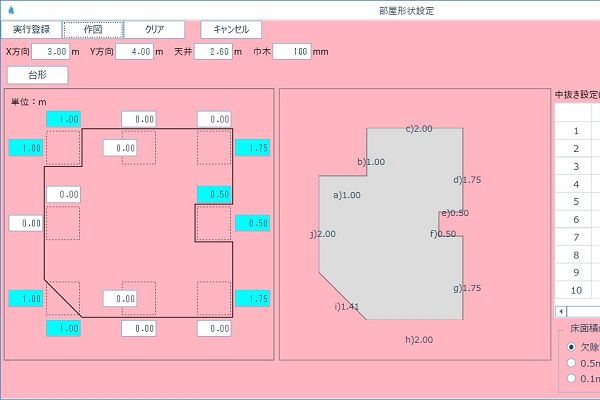

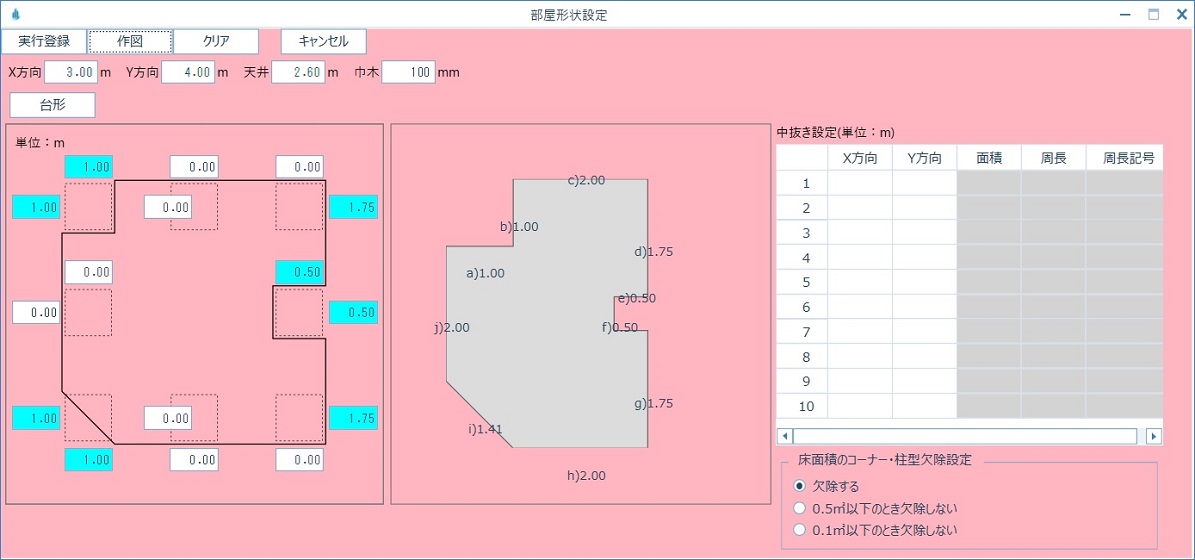

04 精度を上げる部屋形狀の自動作成

XY寸法、天井高、コーナー設定、中抜き設定により自由な部屋形狀が作成できます。
作成した部屋形狀からは、床面積、周長、壁面積の自動計算はもちろん、お客様毎の自由な計算式登録により様々なパターンの積算が可能です。
コーナー部の0.5m²以下の面積控除設定ができます。
実際の部屋に近い形狀が表示されるので間違い防止にもなり、また各辺の寸法が表示されるので計算式入力の際に利用できます。
部屋形狀は臺形にも対応。屋根や外壁といった外部計上も登録、積算が可能です。

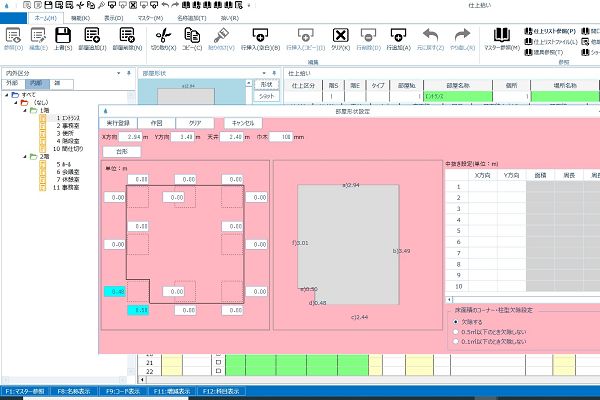

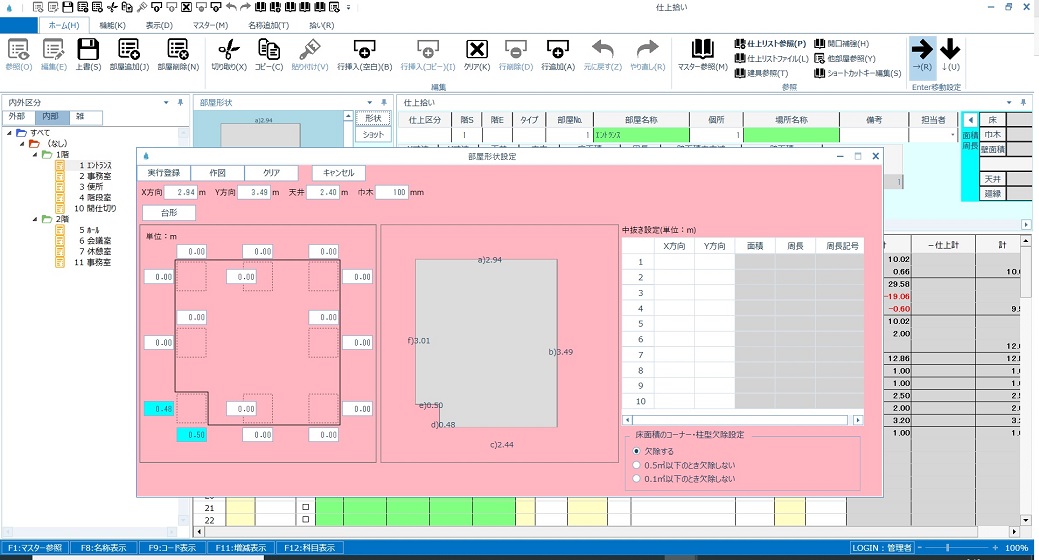

＜部屋作図形狀例＞

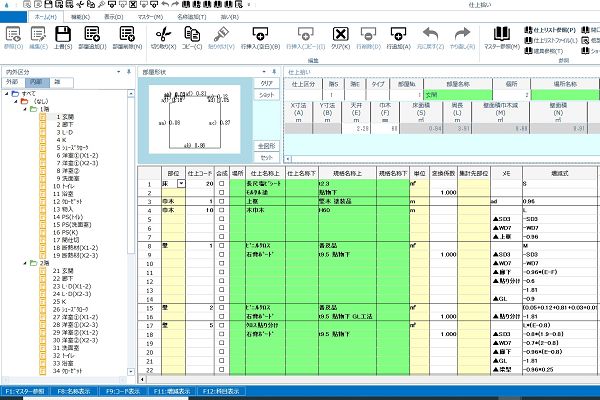

05 手拾い感覚を生かした仕上拾い

自動演算拾いと手拾い感覚の自由な計算式入力との併用により、自由度の高い拾いを行うことができます。
入力した計算値をメモリして別の拾いで利用したり、建具記號による減算も可能です。
単位の異なる材料の組合せでも、単位変換係數の利用で一度に処理できます。
內部?外部?雑ごとに部屋をツリーで表示。ワンクリックで任意の部屋への移動ができます。

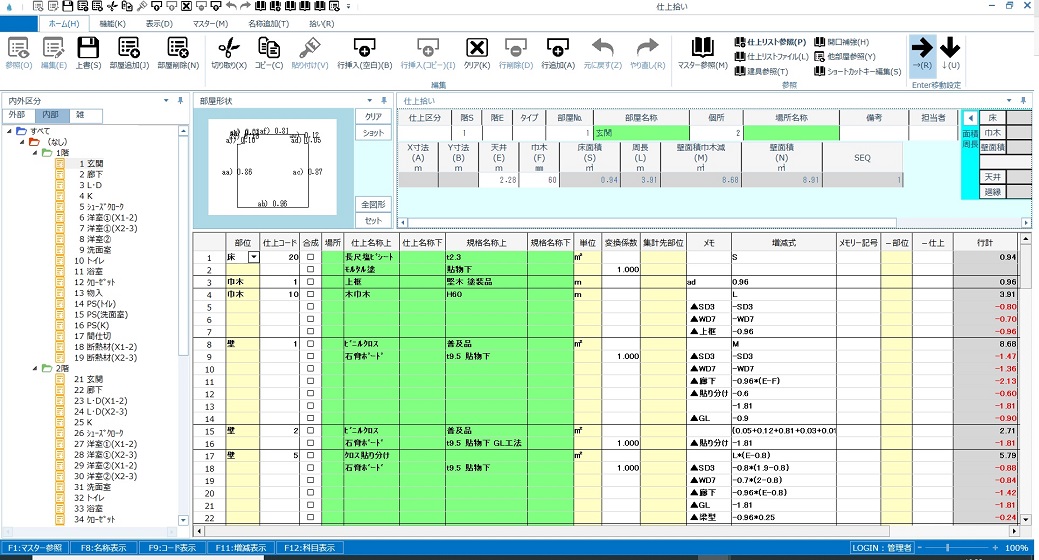

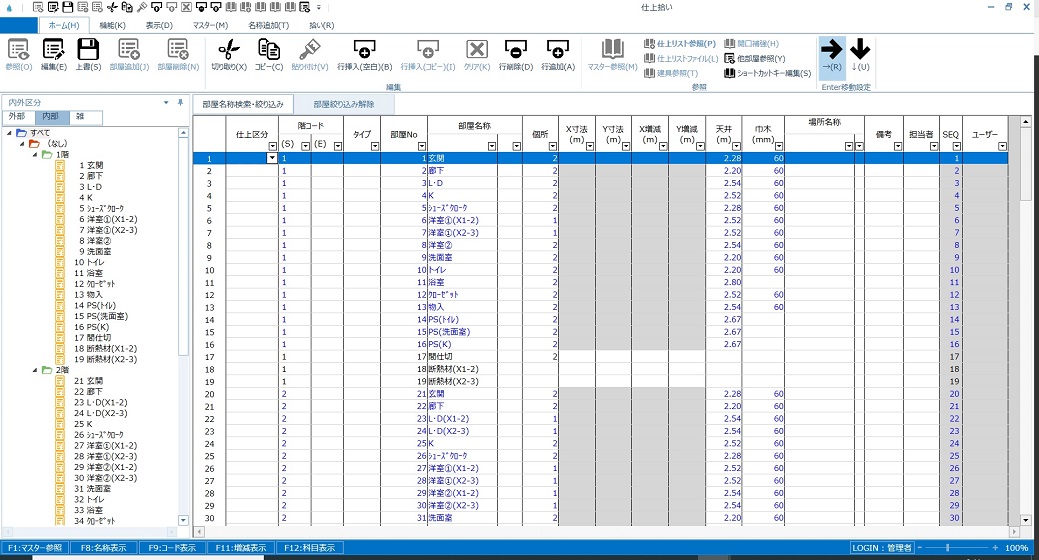

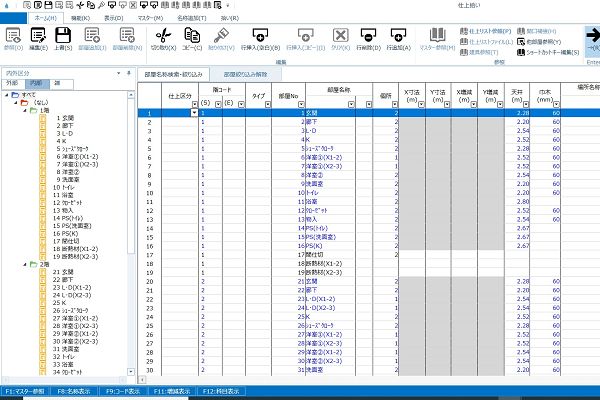

＜仕上拾い＞

06 仕上表で部屋拾い時の仕上材登録の手間を省力化

図面と同様なスタイルの仕上表が作成でき、部屋拾いの際に利用する事が可能です。
部屋別に、床?巾木?壁?天井?廻縁の仕上パターンを登録することで、部屋情報を自動で作成することができます。

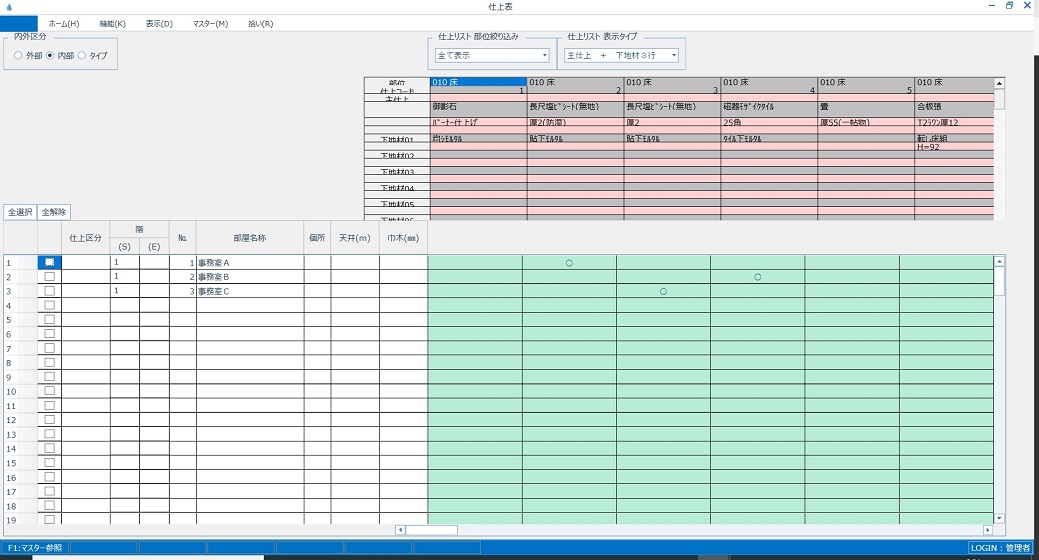

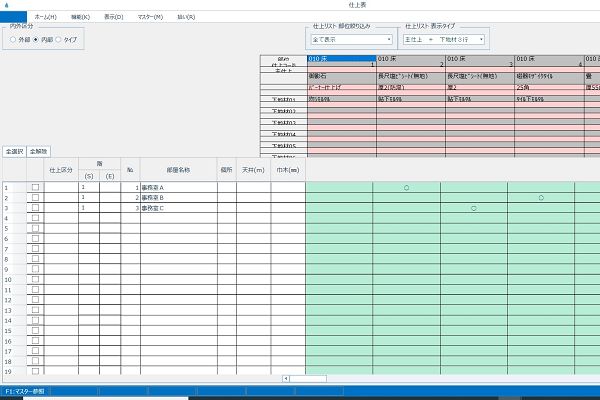

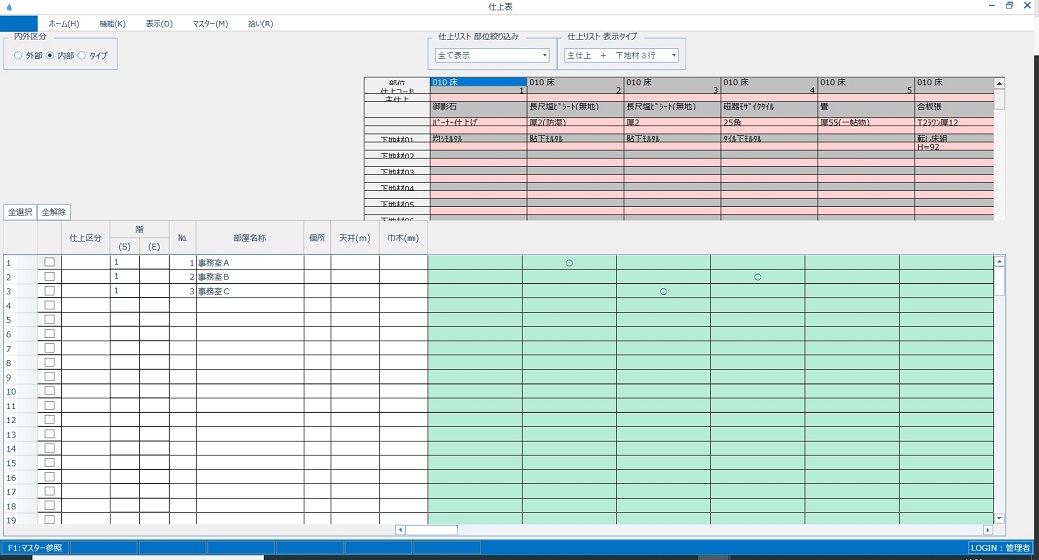

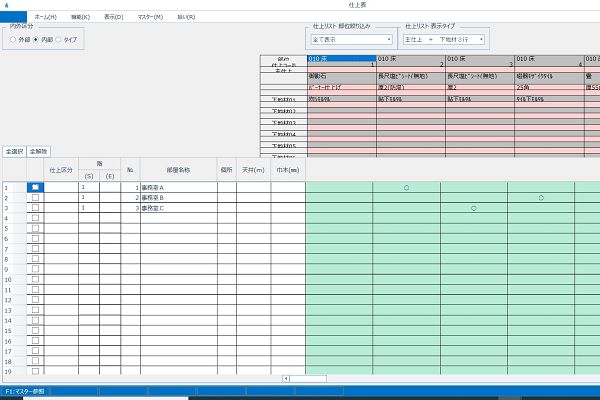

＜仕上表＞

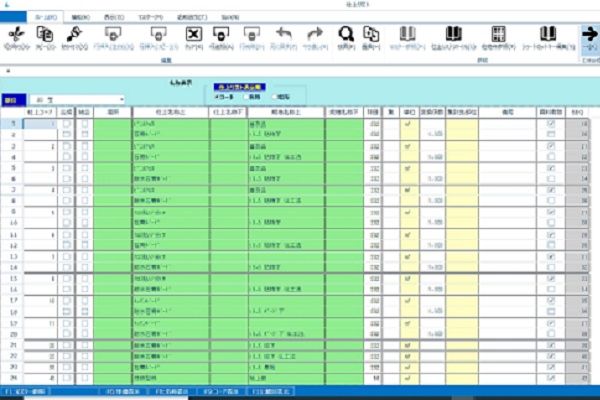

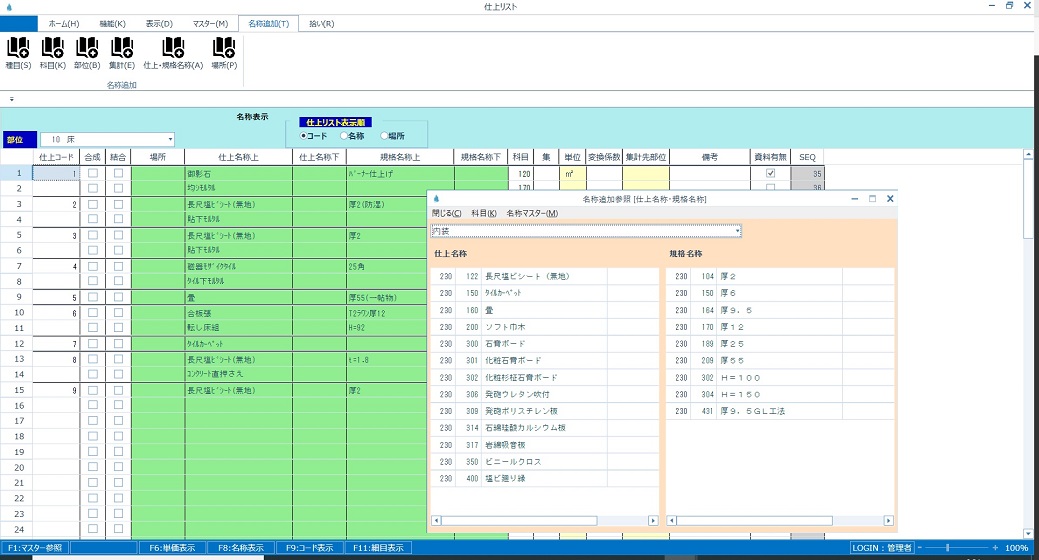

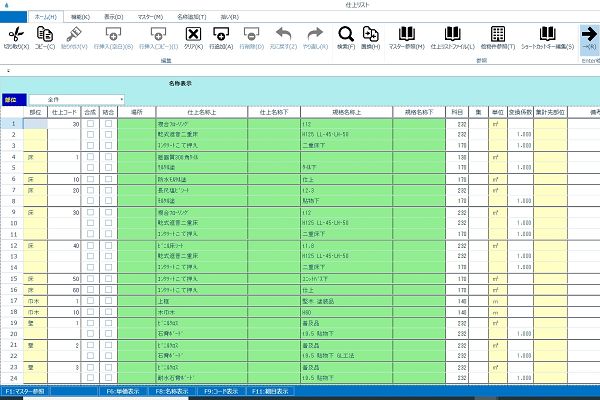

07 仕上リストは拾いながら自動登録

床、巾木、壁などの各仕上は複合リストとして仕上リストに入力します。
先に仕上リストを作成する必要はなく、部屋拾いをすることで仕上リストに自動登録されます。
また、1度登録された仕上リストは各部屋にて參照入力ができます。

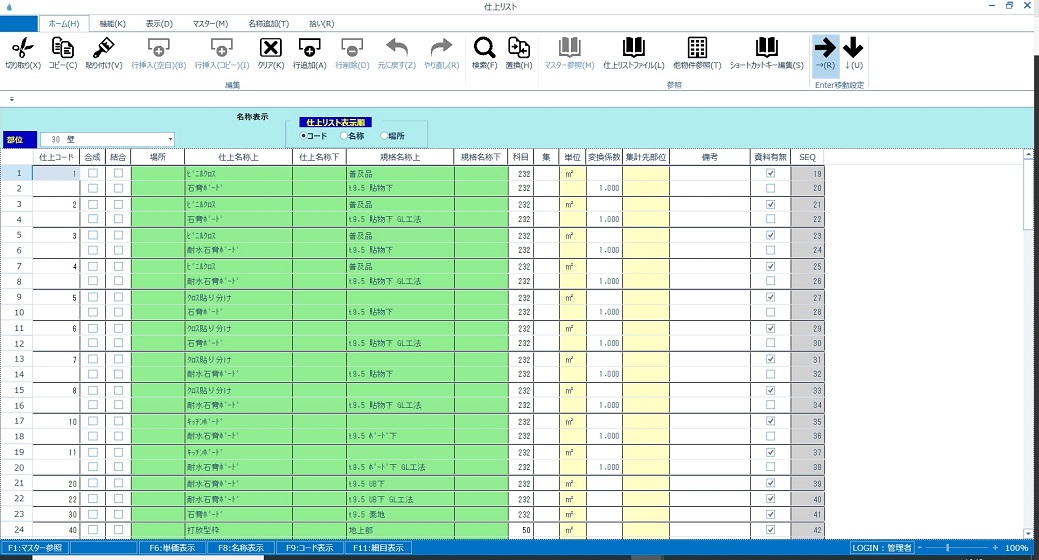

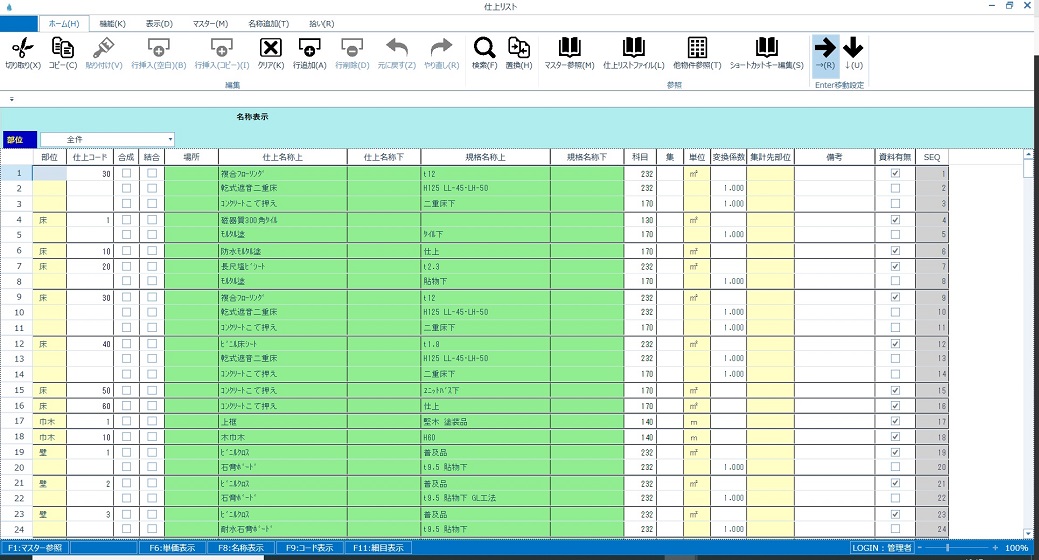

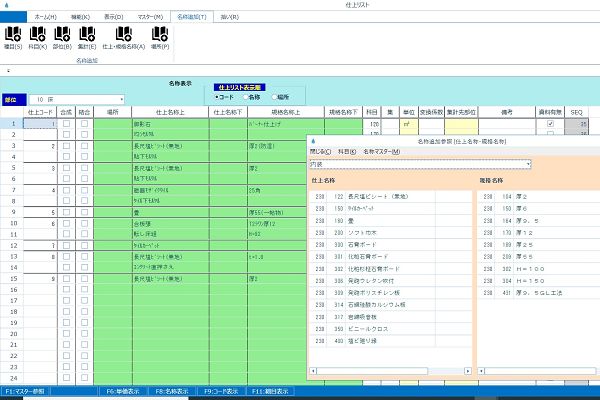

＜仕上リスト＞

08 建具システムを標準裝備

建具本體およびモルタル、塗裝、ガラスなどの拾いが行えます。
姿図マスター參照や形狀パターン選択などで自由な計算式を入力できます。
建具関連マスターにより、ガラス自動ボタンでのガラスの自動積算が行えます。
建具廻一括変更畫面では、塗裝、モルタルなど該當データを表示して一括変更ができます。
RC數量積算システム「FKS RC」と雙方向に連動し、開口情報を共有します。

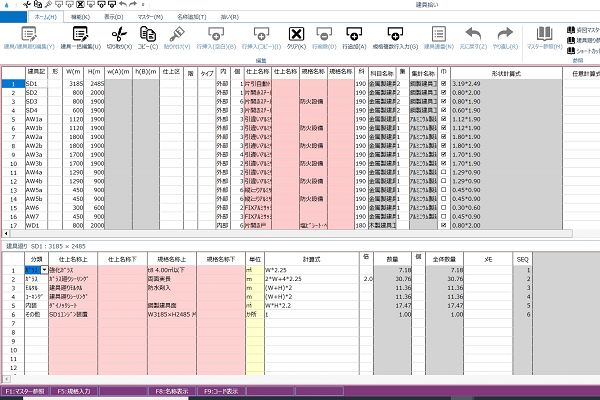

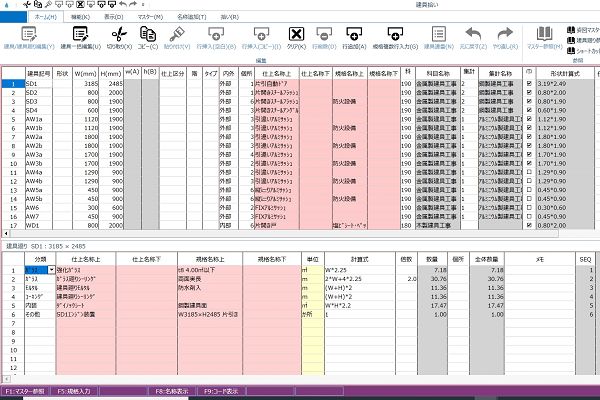

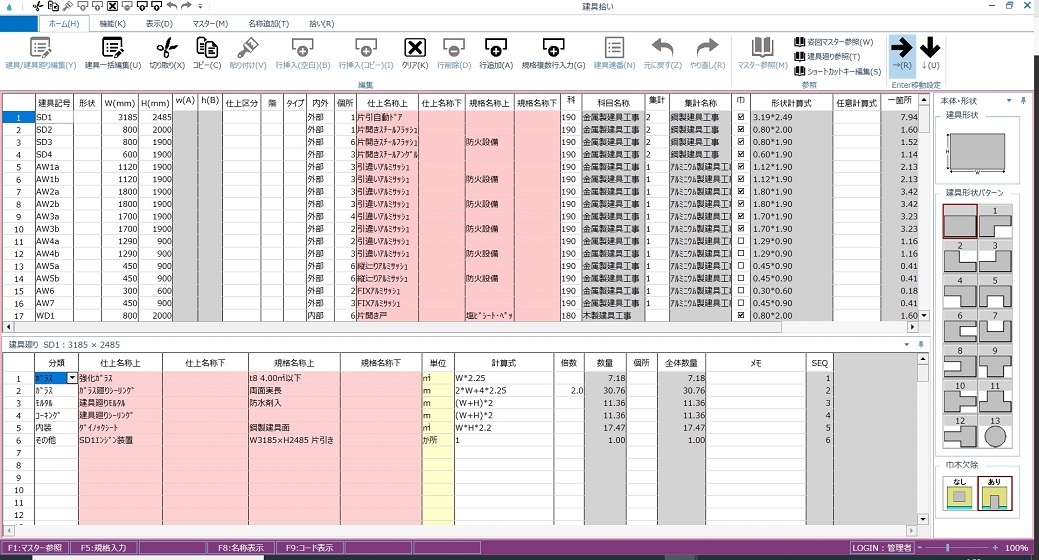

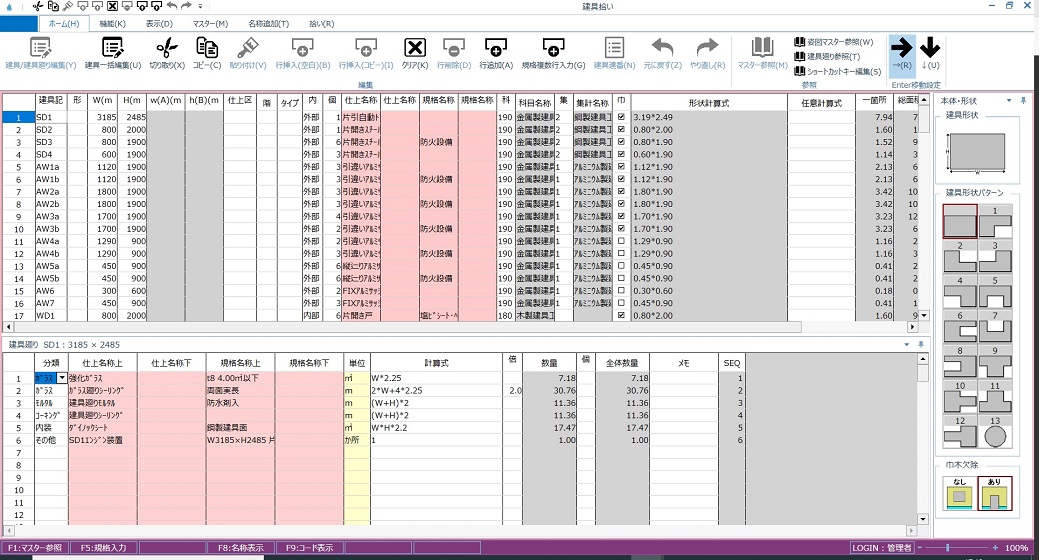

＜建具拾い＞

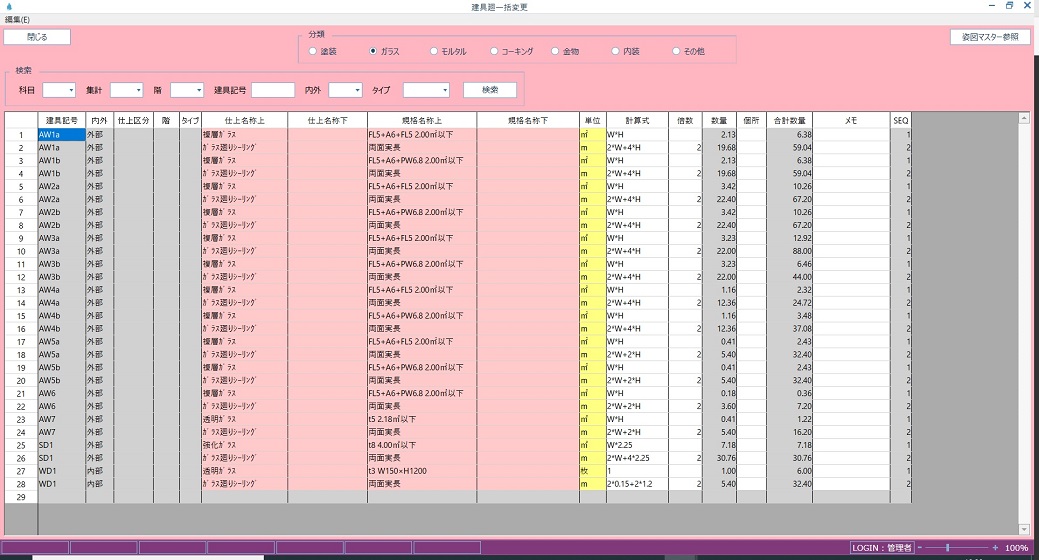

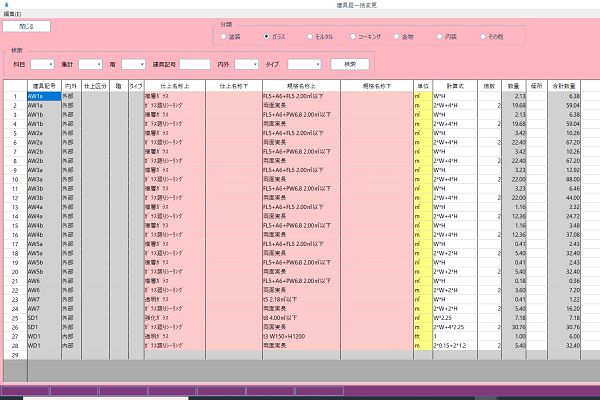

＜建具廻一括変更＞

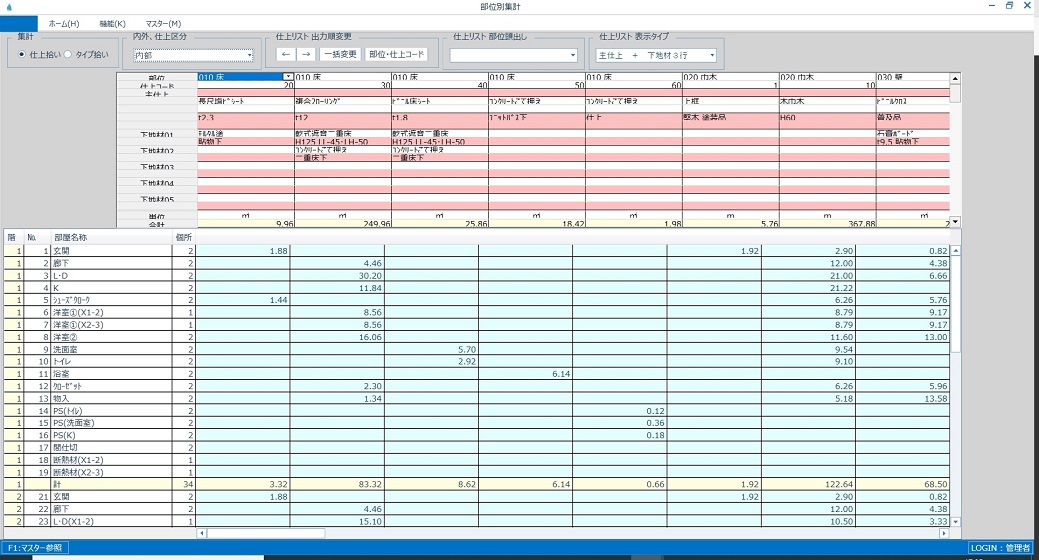

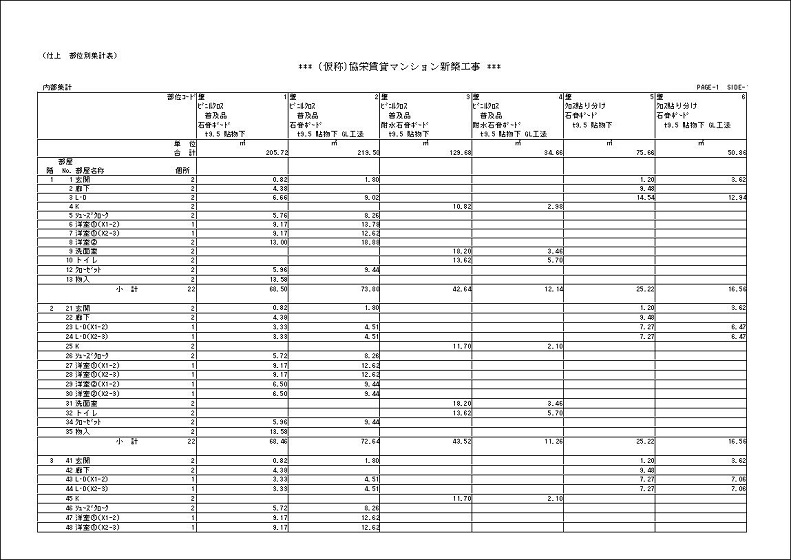

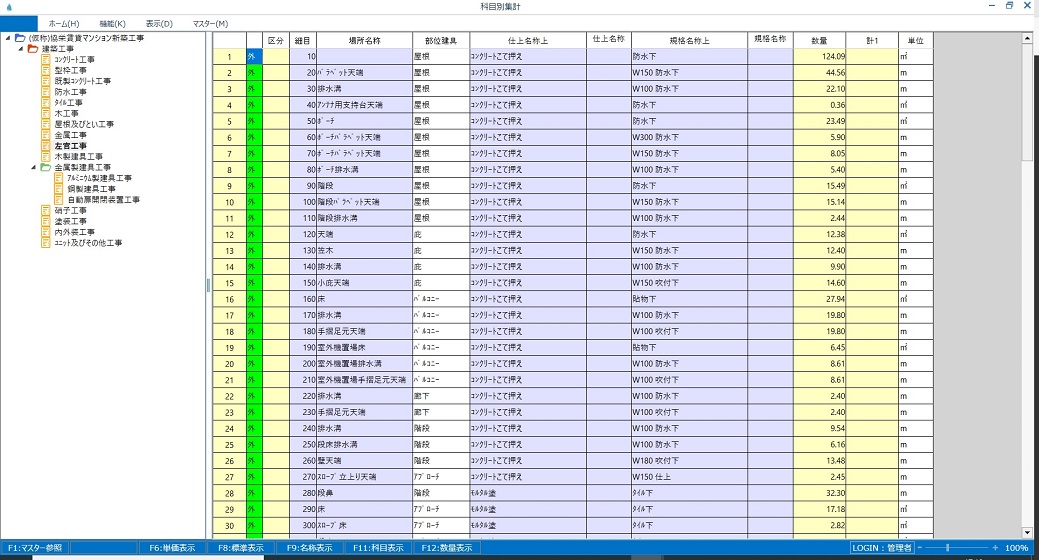

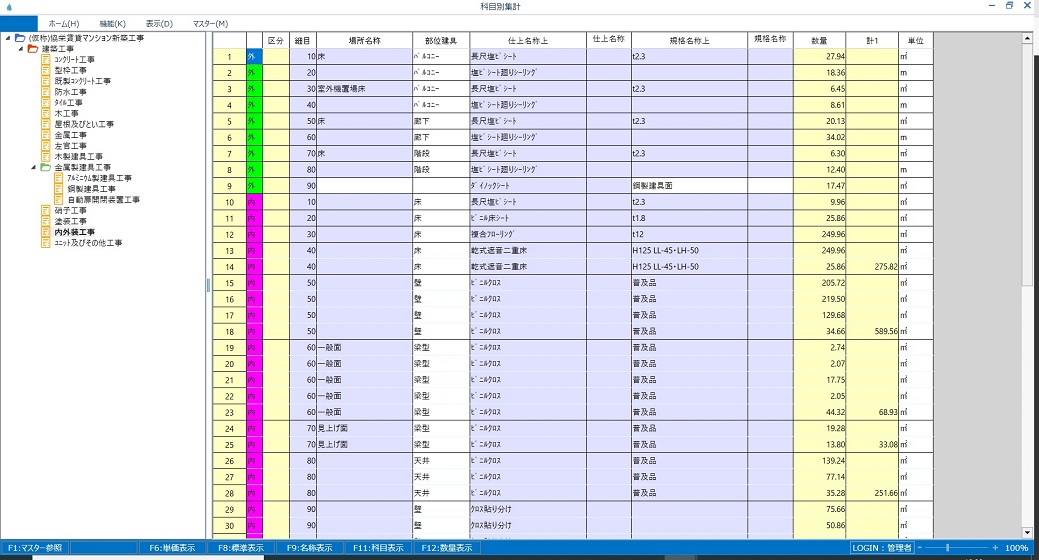

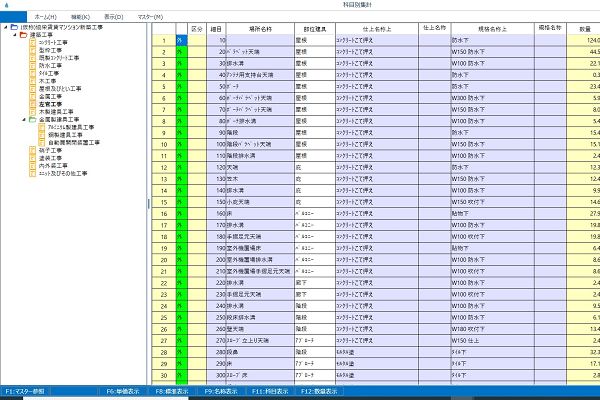

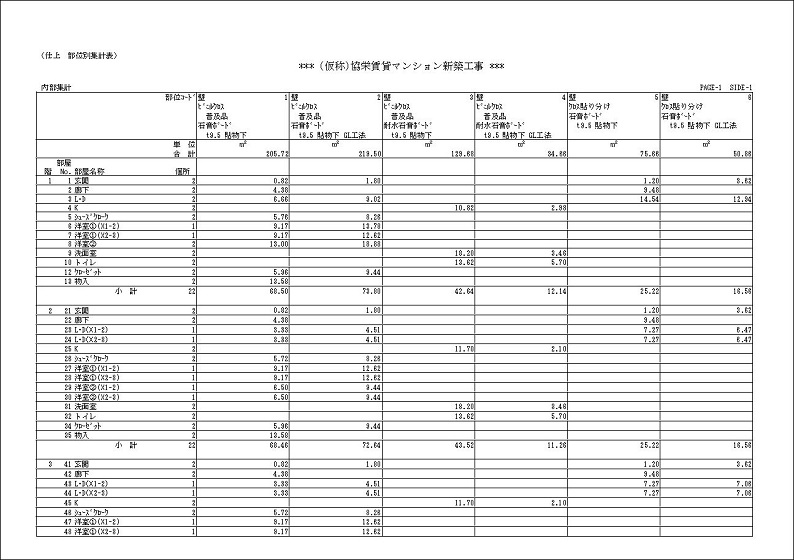

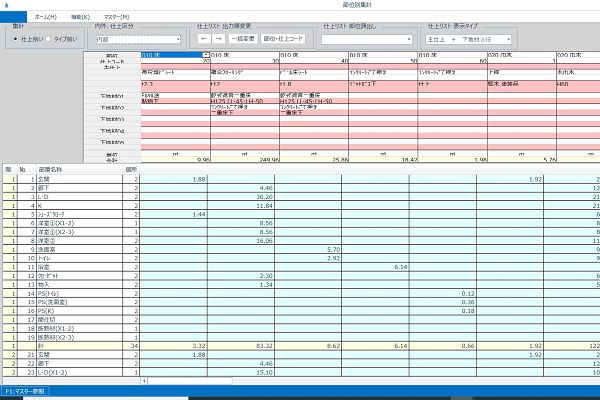

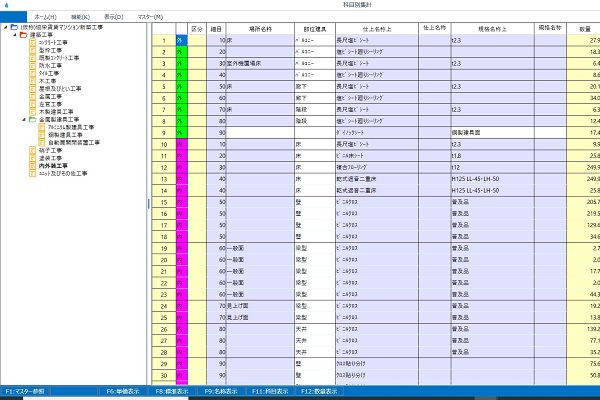

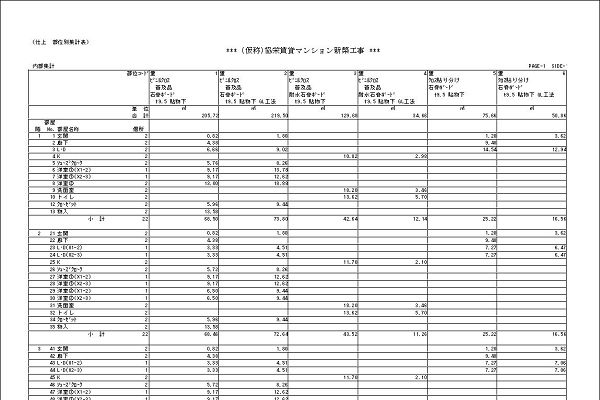

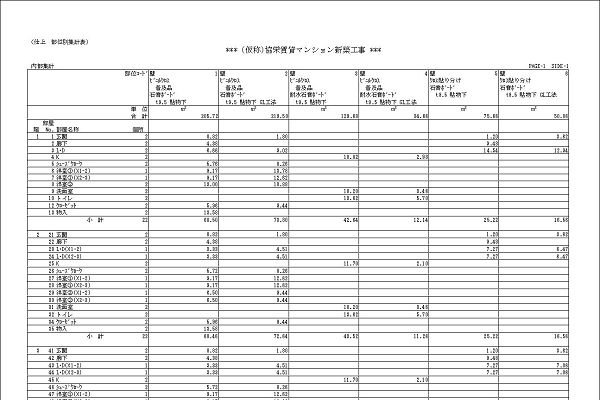

09 集計表を直接編集、設計変更に簡単対応

區分ごとに仕上リスト、部屋、數量がマトリックスで表示されます。
データはリンクしているので各部屋に戻ることなく、様々な変更作業を行うことができます。
數量変更、仕上変更、仕上合算、仕上追加などの編集機能により、設計変更やVEに大きな力を発揮します。
